一、镜像简介

定义

镜像是指将指定源的报文复制一份到目的端口。指定源被称为镜像源，目的端口被称为观察端口，复制的报文被称为镜像报文。

目的

网络维护过程中会遇到需要对报文进行获取和分析的情况，比如怀疑有攻击报文，此时需要在不影响报文转发的情况下，对报文进行获取和分析。

镜像可以在不影响报文正常处理流程的情况下，将镜像端口的报文复制一份到观察端口，用户利用数据监控设备来分析复制到观察端口的报文，进行网络监控和故障排除。

二、镜像原理描述

基本概念

如图2-1所示，镜像端口和观察端口是镜像中的两个基本概念。

镜像端口

镜像端口是被监控的端口，从镜像端口流经的报文将被复制到观察端口。

观察端口

观察端口是连接监控设备的端口，用于输出从镜像端口复制过来的报文。

观察端口组是连接多个监控设备的一组端口。观察端口组中的多个成员端口分别连接多个监控设备，当使用观察端口组镜像报文时，镜像到观察端口组的报文将被复制到所有的成员端口。

图2-1 镜像组网图

镜像分类

根据不同的维度，镜像分类的方式如表2-1所示，其中根据镜像源进行分类的方式比较常用。

表2-1 镜像分类

当设备上同时配置流镜像、端口镜像、VLAN镜像到不同的观察端口，优先级为流镜像>端口镜像>VLAN镜像，仅一个观察端口可以收到镜像报文。

三、镜像配置注意事项

3.1、镜像的使用限制

表3-1 本特性的使用限制

3.2、镜像缺省配置

镜像的缺省配置如表3-2所示。

表3-2镜像缺省配置

3.3、镜像规格

3.3、观察端口规格

如果设备存在观察端口和观察端口组总数限制，该限制与观察端口和观察端口组的限制同时生效。

当设备存在观察端口和观察端口组总数限制时，需要同时满足以下条件：

• 观察端口数量 ≤ 观察端口数量限制

• 观察端口组数量 ≤ 观察端口组数量限制

• 观察端口数量 + 观察端口组数量 ≤ 观察端口和观察端口组总数限制

表3-3 观察端口规格

3.4、1:N镜像规格

1:N镜像对所有观察端口/观察端口组成员口的报文复制的份数存在限制，分为两种情况。具体限制可参考如下表格。

• 不区分观察端口与观察端口组。即当1:N镜像报文复制份数限制为8时，不论使用哪种形式，最多可复制8份报文给不同的观察端口/观察端口组成员端口。

• 区分观察端口和观察端口组。即当观察端口限制为8，观察端口组限制为64时：若采用观察端口的形式，则最多可复制8份报文给不同的观察端口。若采用观察端口组的形式，则最多可复制64份报文给不同的成员口。

表3-4 1:N镜像规格

3.5、N:1镜像规格

N:1镜像是指将N个镜像源的报文镜像到一个观察端口，N无规格限制。

表1 各类镜像方式中N的含义

3.6、M:N镜像规格

M:N镜像是指将M个镜像源的报文镜像到N个观察端口。M:N镜像相当于M个1:N镜像叠加，其中M无规格限制，N的规格参考1：N镜像规格。

在符合N的规格限制情况下，所有镜像报文均可正常处理。

四、配置观察端口

背景信息

观察端口是与监控设备相连的端口。通过配置观察端口，设备上流量镜像到观察端口后，再通过观察端口转发给监控设备进行分析处理。

镜像报文截断是将原始报文中指定长度的部分复制到观察端口，超出指定长度的部分不复制。镜像报文截断适用于大流量场景下，监控设备存储容量有限，且监控设备只需要分析报文头部信息了解报文来源即可，此时可以配置镜像报文截断。

建议不要在观察端口上配置其他业务，以避免和镜像业务产生冲突。

操作步骤

1. 进入系统视图。

   system-view

2. 配置观察端口或观察端口组。如果需要将镜像报文发送至多个观察端口，可以选择观察端口组方式。

   • 配置观察端口。

     observe-port [ observe-port-index ] interface interface-type interface-number

   • 配置观察端口组。

     observe-port group group-id
     group-member { interface-type interface-number [ to interface-type interface-number ] } &<1-8>
     quit

3. （可选）配置镜像报文截断。

   observe-port packet-length packet-length

   实际截断长度为配置的镜像报文截断长度再加上4字节CRC。例如配置镜像报文截断长度为64字节，镜像出去的报文实际为68字节（即64+4）。

   缺省情况下，设备对镜像报文不进行截断。

检查配置结果

执行命令display observe-port [ index ]，查看观察端口的配置信息。

后续处理

根据需要选择配置相应的镜像方式，实现将流量镜像到观察端口或观察端口组。

五、配置端口镜像

5.1、了解端口镜像

端口镜像是指将指定端口接收或发送的报文复制到观察端口。观察端口与监控设备直连时称为本地端口镜像。与监控设备直连的观察端口称为本地观察端口。

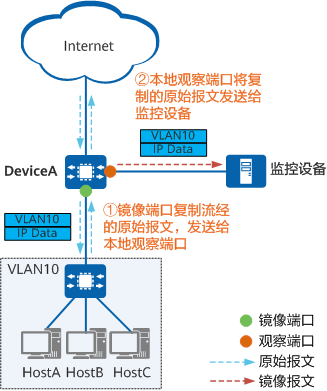

如图5-1所示，DeviceA上的镜像端口在接收或发送报文的时候，会将报文复制一份到观察端口。本地观察端口再将复制的原始报文发送给监控设备。

图5-1 本地端口镜像示意图

5.2、配置本地端口镜像

前提条件

已完成配置观察端口。

背景信息

端口镜像是指将流经端口的报文复制到观察端口，然后通过观察端口将镜像报文发送到监控设备。观察端口与监控设备直连时称为本地端口镜像。

当设备对重组的分片报文进行镜像时，端口镜像镜像的报文是从端口进来的分片报文。

开启端口镜像功能有助于定位网络问题，但是由于该功能可能在一定程度上影响设备性能，请谨慎使用。在网络问题定位结束后，请关闭端口镜像功能。

操作步骤

1. 进入系统视图。

   system-view

2. 进入接口视图（此接口即为需要配置的镜像端口）。

   interface interface-type interface-number

3. 配置将端口流量镜像到观察端口或者观察端口组。

   port-mirroring observe-port { observe-port-index | group group-id } { both | inbound | outbound }

检查配置结果

执行命令display port-mirroring，查看镜像的配置信息。

六、配置VLAN镜像

6.1、了解VLAN镜像

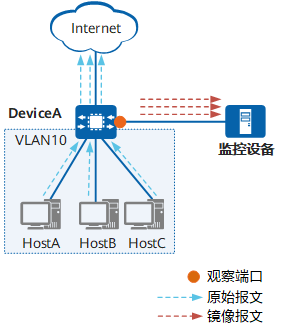

VLAN镜像是将指定VLAN接收或发送的报文复制到观察端口。如图6-1所示，通过VLAN镜像，DeviceA仅将来自VLAN 10的报文镜像到监控设备。

图6-1 VLAN镜像示意图

6.2、配置本地VLAN镜像

前提条件

已完成配置观察端口。

背景信息

VLAN镜像是指将VLAN内活动接口接收/发送的报文复制到观察端口，然后通过观察端口将镜像报文发送到监控设备。观察端口与监控设备直连时称为本地VLAN镜像。

注意：

对需要进行VLAN Mapping的报文进行入方向VLAN镜像时，请在VLAN Mapping后的VLAN视图下配置入方向VLAN镜像。镜像的报文为VLAN Mapping前的报文。

操作步骤

1. 进入系统视图。

   system-view

2. 进入VLAN视图。

   vlan vlan-id

3. 配置VLAN镜像。

   对于S620、S630、S550：

   mirroring observe-port { observe-port-index | group group-id } { inbound | outbound | both }

   对于S310、S220、S530：

   mirroring observe-port { observe-port-index | group group-id } inbound

   缺省情况下，系统未配置VLAN镜像。

检查配置结果

执行命令display port-mirroring，查看镜像配置信息。

七、配置流镜像

7.1、了解流镜像

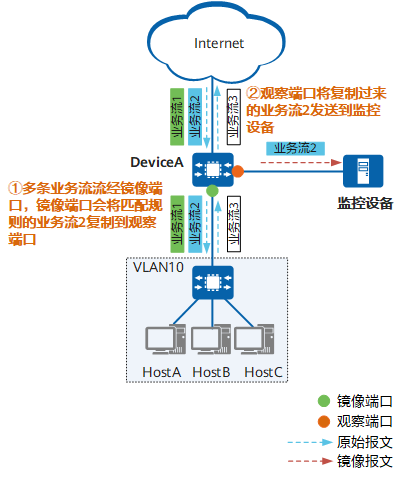

流镜像是指将符合指定规则的报文流复制到观察端口。如图7-1所示，镜像端口将匹配规则的业务流2复制到观察端口，然后观察端口再将复制的业务流2转发到监控设备。

图7-1 流镜像示意图

基于MQC的流镜像实际上是在全局、VLAN、端口、VPN实例上应用了包含流镜像行为的流策略。

7.2、配置本地基于MQC的流镜像

前提条件

已完成配置观察端口。

背景信息

流镜像是指将流经端口的特定业务流的报文复制到观察端口，然后通过观察端口将镜像报文发送到监控设备。基于MQC的流镜像通过使用流分类中丰富的匹配规则，可以实现对特定业务流的筛选。基于MQC的流镜像实际上是在全局、VLAN、端口、VPN实例上应用了包含流镜像行为的流策略。观察端口与监控设备直连时称为本地基于MQC的流镜像。

注意：

• 配置流镜像时，引用的ACL匹配规则的动作必须为permit。

• 当MQC的流分类中配置了对匹配的报文记录日志功能（即rule命令中指定logging参数），并且设备上配置了镜像功能时，命中流分类进行logging的报文不支持镜像功能。如果需要对这类报文进行镜像请删除rule命令中logging参数。

• 当设备对重组的分片报文进行镜像时，流镜像镜像的报文是重组后的报文。

操作步骤

1. 进入系统视图。

   system-view

2. 配置流分类

3. 配置流行为。

   1. 创建一个流行为并进入流行为视图，或进入已存在的流行为视图。

      traffic behavior behavior-name

   2. 将流量镜像到观察端口或观察端口组。

      mirroring observe-port { observe-port-index | group group-id }

   3. 退出流行为视图。

      quit

4. 配置流策略。

5. 应用流策略。

检查配置结果

• 执行命令display port-mirroring，查看镜像的配置信息。

• 执行命令display traffic classifier [ classifier-name ]，查看流分类的配置信息。

• 执行命令display traffic behavior [ behavior-name ]，查看流行为的配置信息。

• 执行命令display traffic policy [ policy-name [ classifier classifier-name ] ]，查看流策略的配置信息。

• 执行命令display traffic-policy applied-record，查看流策略的应用记录信息。
